Строительный подъемник мачтовый секционный ПМГ г/п-1000/1500/2000 кг
|

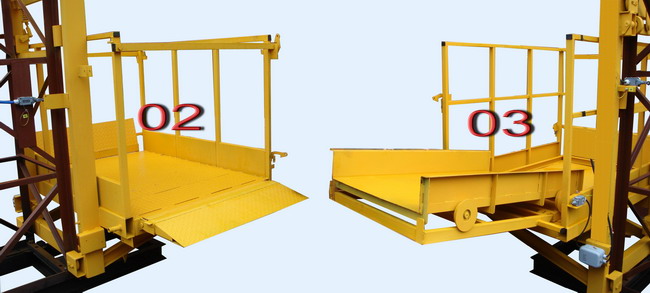

Для подъема и подачи через проем внутрь здания или на крышу различных грузов. Мачта подъемника собирается из секций и крепится к перекрытию или стене здания специальными захватами. Допускается выход людей на платформу для погрузки (выгрузки). Для этого платформа блокируется за перекрытие или проем специальным выдвижным устройством. По желанию клиента подъемник поставляется с выкатной платформой, как показано на рисунке слева. Подъемники снабжены:
Подъемник изготавливается в соответствии ГОСТ 29168-91 Правилами ФНиП Серия 10, Выпуск 81 ТУ 4835-033-03215451-00 СЕРТИФИКАТ |
Технические характеристики:
|
Наименование |

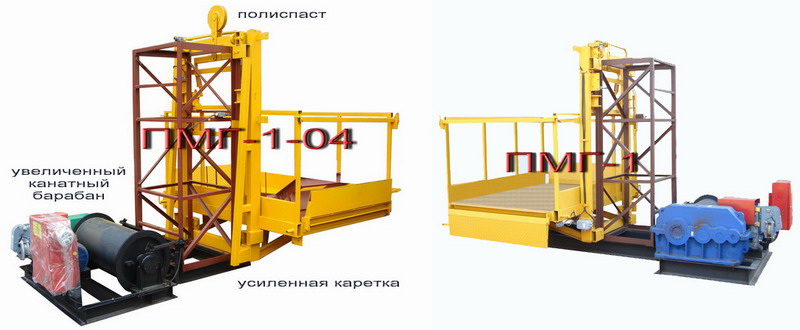

ПМГ-1-03 |
ПМГ-1-02 |
ПМГ-1 |
ПМГ-1-04 |
|
|
Платформа стационарная |
с выкатным лотком |
без выкатного лотка |
без выкатного лотка |
без выкатного лотка |
|
|
Высота подъема, м |
3,0-100,0 |
3,0-100,0 |
3,0-100,0 |
3,0-100,0 |
|
|
Грузоподъемность, кг |
1000 |
1000 |
1500 |
2000 |
|
|
Скорость подъема, м/сек |
0,3 |
0,3 |
0,3 |
0,3 |
|
|
Масса (максимальная на Нп=100м.), кг |
6650 |
6610 |
7100 |
7200 |
|
|
Диаметр каната, мм |
9,7 |
9.7 |
10,5 |
11,5 |
|
|
Номинальная мощность электродвигателя, кВт |
7,5(АИР132S4У1) |
7.5(АИР132S4У1) |
11,0(АИР132M4У1) |
11,0(АИР132М4У1) |
|
|
Размеры грузовой платформы, м |
1,0х1,5(0,8х1,3 лоток) |
1,2х1,5 |
2,0х1,5 |
2,0х1,5 |
|
|
Транспортные габариты |
|||||
|
Основание, платформа, ограждение, 1-я секция, лебедка |
3,3х1,8х2,12м./1000кг. |
3.75х2,3х2,42м./1400кг.
|
|||
|
Оголовок |
0,87х0,65х0,36м./53 кг. |
||||
|
Опора настенная |
2,6х0,18х0,2м./30 кг. |
2,25х1,0х0,5м./31кг. |
|||
|
Бочка под кабель |
0,67х0,67х0,6м./15 кг. |
||||
|
Опора для бочки |
1,55х0,7х0,06м./ 8 кг. |
||||
|
Секция мачты |
2,0х0,82х0,67м./95 кг. |
||||
