Подъёмник грузовой консольный

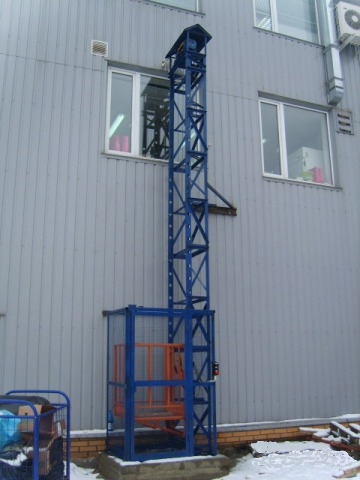

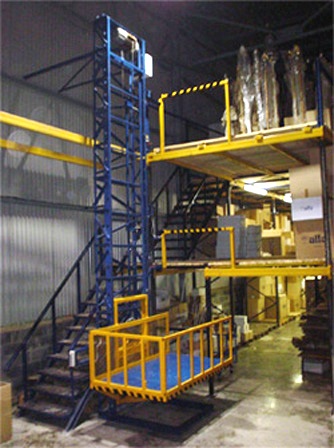

Подъёмники грузовые консольные (ПГК) с транспортными платформами - упрощенный аналог грузового лифта. Изготавливаются в вариантах 300, 500, 1000 и 1500кг. Предназначены для работы в складских хозяйствах для исключительно перемещения грузов. Не предназначены для перевозки людей. Могут быть установлены снаружи или внутри здания. Размеры и грузоподъемность выбираются при проектировании.
Грузонесущий орган (транспортная платформа) перемещается по специальной мачте, оборудованной жесткими направляющими транспортной платформы.
Мачта изготавливается из конструкционного металлопроката и должна выдерживать необходимые нагрузки.
Транспортная платформа изготавливается из конструкционного металлопроката и может быть выполнена с односторонней (непроходная), двусторонней (проходная) или трехсторонней (угловая) загрузкой.
Транспортная платформа может быть оборудована различными ограждениями.
Стандартные устройства безопасности грузового консольного подъемника:
- автоматический тормоз лебедки - обеспечит фиксацию транспортной платформы при остановке на этаже;
- ловитель резкого торможения транспортной платформы - с приводом от устройства контроля натяжения каната;
- концевые выключатели аварийные - остановят транспортнуую платформу при отказе верхнего или нижнего датчика точной остановки;
- концевой выключатель устройства контроля слабины каната - отключит питание лебедки при прослаблении каната, например при срабатывании ловителей;
- реле контроля фаз - исключает работу электроприводов в обратном направлении при нарушении очередности фаз питания подъемника;
- резиновый буфер транспортной платформы - амортизирующее устройство.
Дополнительные устройства безопасности
- двухканатная лебедка - лебедка с дублирующим канатом;
- ловитель резкого торможения транспортной платформы - с приводом от ограничителя скорости;
- ограничитель грузоподъемности - отключит питание лебедки при перегрузе транспортной платформы или при застревании платформы в при движении вверх;
- двери на транспортной платформе - предотвращают смещение груза за габариты платформы;
- концевые выключатели на дверях транспортной платформы;
- автоматические выдвижные упоры транспортной платформы - дополнительное устройство фиксации клети на этаже, применяются для необходимости безопасного выхода человека на транспортную платформу;
- освещение транспортной платформы;
- звуковая сигнализация;
- переговорные устройства;
- устройство плавного пуска и торможения транспортной платформы.

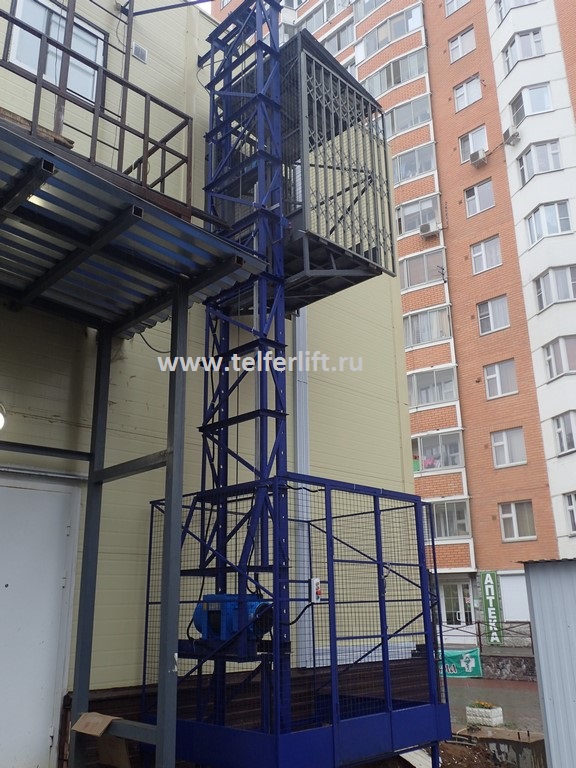

Ограждение консольного подъемника
Консольные подъемники установленные снаружи или внутри здания в целях безопасности не рекомендуется использовать без защитных ограждений. Ограждения должны быть оборудованы дверями и препятствовать доступу человека к подъемнику при отсутствии клети на этаже. Варианты ограждения могут быть разнообразными - кирпичная кладка, металлическая сетка, гипсокартон, металлический профнастил разных цветов, прозрачный поликарбонат и т.д.
